ВЕРТИКАЛЬНЫЕ МЕШАЛКИ

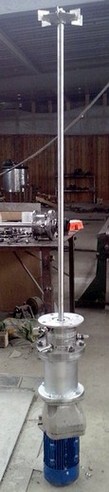

ТУРБИННАЯ МЕШАЛКА D-550ММ
Вертикальная мешалка турбинная с наклонными лопатками для емкости 6м3
ЗАКРЫТАЯ ТУРБИННАЯ МЕШАЛКА МТз
Мешалка вертикальная турбинная закрытого типа для установки на емкости и аппараты.
ЛОПАСТНАЯ ТУРБИННАЯ МЕШАЛКА
Мешалка турбинная лопастная

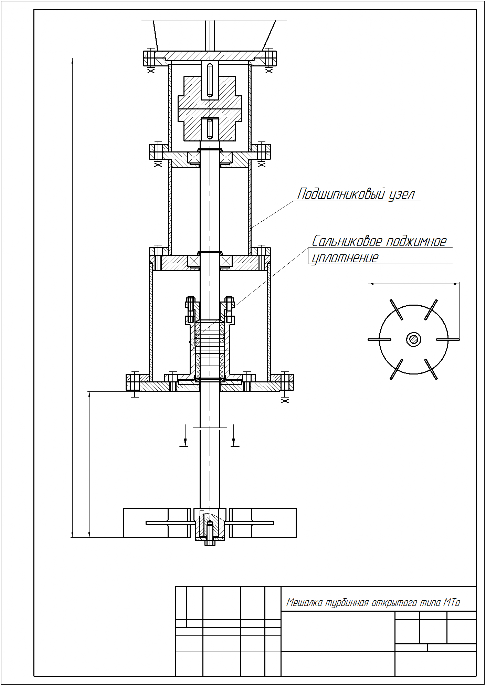

ТУРБИННАЯ МЕШАЛКА МТо
Турбинная вертикальная мешалка МТо

ТУРБИННАЯ МЕШАЛКА серии МТ

Вертикальная турбинная мешалка серии МТ для емкостей и аппаратов
Для заказа и подбора необходимой вертикальной турбиной мешалки, рекомендуем направлять техзадание или
скачать опросный лист.

Расшифровка обозначений турбинной мешалки серии МТ (о,з,и):
МТ - мешалка турбинная
о, з, и - тип турбинной мешалки - открытого, закрытого или изогнутые лопасти
1х140 - одна (или две, три) турбина диаметром 140мм
L-900 - длина вала вертикальной турбиной мешалки в емкости 900м
0.55(до3кВт) - мощность привода вертикальной турбиноймешалки
750 (до 3000 об/мин) - обороты турбиной мешалки
220/380 - напряжение привода В
К - нержавеющая сталь (aisi304/316) А-сталь ст3, Пп-полипропилен
А,В - исполнение двигателя(обычное А или взрывозащищенный В)
Ус - сальниковое уплотнение вала, т-торцевое или без уплотнения

Опционально:
взрывозащищенный двигатель, частотный преобразователь (регулировка оборотов), сальниковое уплотнение на крышку еврокуба, полировка, выносной шкаф управления, дополнительная вентиляция электродвигателя.

Параметры выпускаемых вертикальных турбинных мешалок для емкостей и аппаратов, могут быть изменены по согласованию с заказчиком.

Вертикальные мешалки турбинного типа, как правило состоят из одного или нескольких колес центробежного типа (турбин), установленных на валу. Лопасти турбин могут быть плоскими-прямые, наклонные или изогнутыми, как в пропеллерных мешалках. Выбор типа турбины, зависит от процесса перемешивания и характеристик перемешиваемой жидкости. Для перемешивании подвижных жидкостей, используют турбины с прямыми лопатками. Для более вязких и содержащих взвесь твердых частичек жидкостей, применяются турбинные мешалки с наклонными и криволинейными лопастями.

Производимые типы вертикальных турбинные мешалки:


1. Дисковая турбина мешалки с наклонными лопастями
(мешалка турбинная открытого типа).
Турбинная мешалка с изогнутыми лопатками. Мешалка этого типа имеет лопатки прямоугольной формы, изогнутые по окружности. Изгиб лопатки делается чтобы уменьшить скорость стекания жидкости, улучшить захватывание при перемешивании вязких жидкостей. Направление вращения лопатки мешалки должно быть, чтобы последние захватывали жидкость. Данный вид турбинной мешалки с изогнутыми лопастями подходит для перемешивания жидкостей с вязкостью до 700 н сек м2, эмульсий, паст, взвесей вызывающих истирание.



2. Лопастная турбина мешалки (мешалка турбинная открытого типа). Мешалка турбинная закрытого типа, число оборотов 190-3000 об/мин.
Открытая турбинная мешалка с плоскими лопастями представляет собой диск с укрепленными на ней плоскими лопатками по 6-8 штук, расположенными радиально (по ГОСТ 20680-75), на котором крепят шесть радиальных лопостей, d2 = 0.75dM, длина лопасти l = 0.25dM . Открытая турбинная мешалка с плоскими лопастями применяется для быстрого суспензирования, растворения твердой фазы, диспергирования. Окружная скорость вращения до 7 м/с. Мешалка турбинная открытого, число оборотов 190-3000 об/мин.

3. Дисковая турбина мешалки с прямыми лопастями
(мешалка турбинная открытого типа).
Открытая турбинная мешалка с плоскими лопастями представляет собой диск с укрепленными на ней плоскими лопатками по 6-8 штук, расположенными радиально (по ГОСТ 20680-75), на котором крепят шесть радиальных лопостей, d2 = 0.75dM, длина лопасти l = 0.25dM . Открытая турбинная мешалка с плоскими лопастями применяется для быстрого суспензирования, растворения твердой фазы, диспергирования. Окружная скорость вращения до 7 м/с. Мешалка турбинная открытого, число оборотов 190-3000 об/мин.

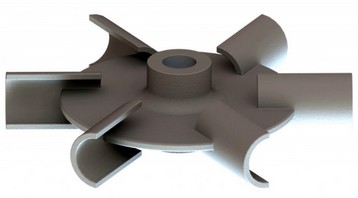

4. Дисковая турбина с изогнутыми лопастями
(мешалка турбинная открытого типа).
Турбинная мешалка с изогнутыми лопатками. Мешалка этого типа имеет лопатки прямоугольной формы, изогнутые по окружности. Изгиб лопатки делается чтобы уменьшить скорость стекания жидкости, улучшить захватывание при перемешивании вязких жидкостей. Направление вращения лопатки мешалки должно быть, чтобы последние захватывали жидкость. Данный вид турбинной мешалки с изогнутыми лопастями подходит для перемешивания жидкостей с вязкостью до 700 н сек м2, эмульсий, паст, взвесей вызывающих истирание. Мешалка турбинная закрытого типа, число оборотов 190-3000 об/мин.

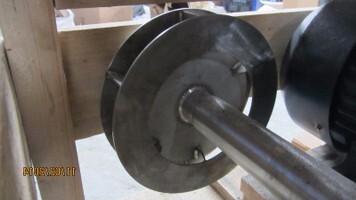

5. Турбина закрытой турбинной мешалки.
Закрытая турбинная мешалка, работает по принципу центробежного насоса, рабочее колесо данной мешалки состоит из втулки со спицами либо двух кольцевых пластин, между которыми расположено от 3 до 12 лопаток. При вращении рабочего колеса мешалки жидкость засасывается в пространство, между спицами и лопатками и с силой выбрасывается наружу. Закрытая турбинная мешалка применяется для тех же целей, что и открытые. Диаметр турбинки dM =(0,25..,0,33)D, окружная скорость до 7 м/с. Мешалка турбинная закрытого типа, число оборотов 190-3000 об/мин.

Турбинные мешалки охватывают большую часть разнородных конструкций данного вида мещалок. Диаметр мешалки выбирают в пределах dM =(0,25...0,5)D в зависимости от размеров емкости или аппарата, при этом наибольшие значения берут для более вязких жидкостей (до 500 Па ■ с).


Турбинные мешалки выпускаются для объемов емкостей и аппаратов от 50л до 50м3*.

Вертикальная мешалка, турбинная, может иметь привод от электродвигателя, мотор-редуктора, пневмодвигатель, мотор-вариатор, клино-ременная передача.
В зависимости от длины вала турбинной мешалки, устанавливается подшипниковый узел или опорный подшипник на днище емкости.
Уплотнение вала турбинной мешалки: без уплотнения, манжетное, сальниковое, торцевое.

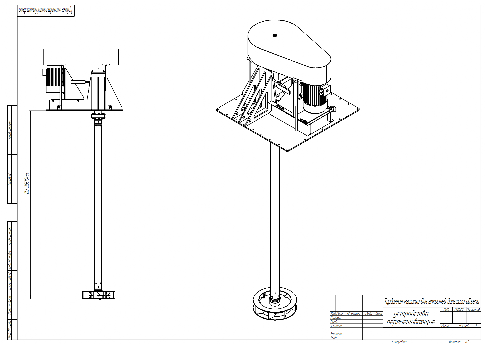

ГАБАРИТНЫЕ ЧЕРТЕЖИ ТУРБИННОЙ МЕШАЛКИ серии МТ для емкостей

габаритные размеры и параметры турбинной мешалки могут меняться взависимости от требований заказчика
