СМЕСИТЕЛЬ СЫПУЧИХ
МОДЕЛЬ ленточный смеситель | Рабочий объем (объем готовой смеси), л | Мощность привода, кВт | Обороты вала, об/мин |
| СГл-50 | 50 | 1,5-2,2 | 0-80 |
СГл-100 | 100 | 3-4 | 50-70 |
СГл-200 | 200 | 3-5,5 | 0-60 |
СГл-300 | 300 | 4-5,5 | 0-60 |
СГл-400 | 400 | 4-7,5 | 0-50 |
СГл-500 | 500 | 5,5-7,5 | 45 |
СГл-750 | 750 | 7,5-11 | 45 |
СГл-1000 | 1000 | 11-15 | 35-40 |
СГл-1500 | 1500 | 15-22 | 35-40 |
СГл-2000 | 2000 | 22-30 | 30-40 |
СГл-3000 | 3000 | 30-45 | 30-40 |
СГл-3500 | 3500 | 37-55 | 30 |
| СГл-4000 | 4000 | 55 | 22-35 |
СГл-5000 | 5000 | 55-75 | 22-35 |
СГл-6000 | 6000 | 75-90 | 22-35 |
СГл-10000 | 10 000 | 90-110 | 15-22 |
| Параметры и значения могут меняться в зависимости от свойств материала | |||
ЛЕНТОЧНЫЙ СМЕСИТЕЛЬ серии СГл
ЛЕНТОЧНЫЙ СМЕСИТЕЛЬ серии СГл
Горизонтальный ленточный шнековый смеситель сухих и влажных смесей
Для заказа ленточного одновального или двухвального смесителя рекомендуем воспользоваться таблицей стандартных моделей или направлять техзадание - скачать опросный лист.
Горизонтальный ленточный шнековый смеситель серии СГл, широко используется в химической, фармацевтической, пищевой и строительной отраслях, приготовление комбикормов. Ленточный горизонтальный смеситель СГл, можно использовать для смешивания порошка с порошком, порошка с жидкостью, порошка с гранулами, различных переработанных материалов и смесей.От привода, ленточная разнонаправленная мешалка с определенным шагом и углом атаки, быстро перемешивает материалы. Наш ленточный горизонтальный смеситель серии СГл, характеризуется высоким перемешивающим эффектом, высокой производительностью и очень низкой интенсивностью отказов, что проверенно множеством испытаний на нашем производстве в присутствии заказчиков.
Ленточные смесители СГл в основном серийная продукция нашей компании, используются для усреднения смешиваемых материалов, где не требуется высокая однородность продукта.
В отдельных случаях, смеситель ленточный горизонтального типа это индивидуальное изделие если требуется высокая однородность смешивания, что так же требует отработки технологии смешивания конкретных смесей.
Общие технические данные производимых ленточных горизонтальных смесителей:
- объем смешивания смесей от 50л до 10м3
- мощность привода ленточного смесителя от 2.2-110 кВт
- время смешивания - 10-50 мин
- материал изготовления нержавеющие, углеродистые стали, комбинированное
Дополнительное оборудование и опции ленточного горизонтального смесителя:
- загрузочный бункер питатель

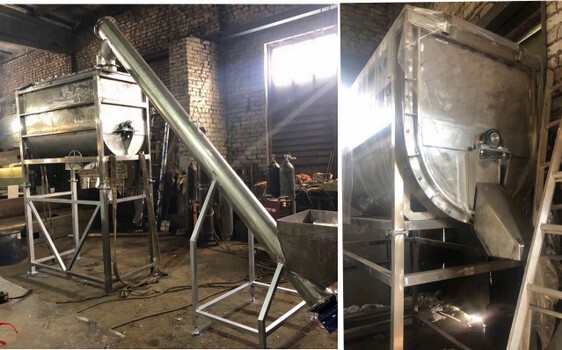

- выгрузка с помощью шнекового, ленточного или иного питателя на заданное расстояние и высоту
- электро, пневмо привод выгрузки
- установка магнитного улавливателя
- установка рубашки нагрева/охлаждения
- установка форсунок увлажнения материала
- передвижные смесители
- площадки обслуживания
- шкаф управления с чачтотным преобразователем, таймером, реверс ленты
- поворотно опрокидывающиеся
Достоинства и отличительные особенности наших смесителей сыпучих продуктов.
1. Гибкий выбор материала исполнения смесителя. Все виды нержавеющих и углеродистых сталей. Кроме того, различные материалы также могут быть использованы в сочетании. Поверхностная обработка нержавеющей стали может включает в себя пескоструйную обработку, полировку, зеркальную полировку, так же могут использоваться в разных частях смесителя.

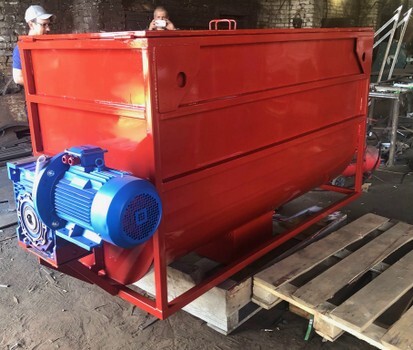

2. Надежный приводной механизм вала смесителя. Мощность, тип и колличество оборотов варьируется в зависимости от смешиваемых смесей, способа загрузки и метода пуска смесителя. Для небольших ленточных смесителей используются червячные редуктора с большим сервис-фактором, для более нагруженных и объемных смесителей используются редуктора, цилиндрического, конического типа. Соединение мотор-редуктора с валом смесителя: прямое соединение, соединение через шкив, соединение через муфты. Опции электродвигателя: взрывозащищенные, датчики нагрева обмотки, дополнительная вентиляция .

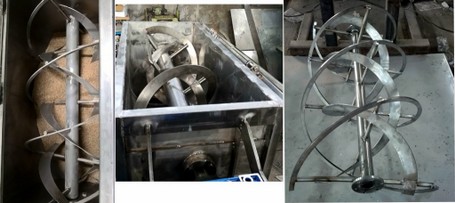

3. Высокоэффективный смесительный узел. Вал ленточного смесителя имеет стандартную форму разнонаправленной ленты с определенным углом и шагом. В зависимости от материала смеси (различные виды порошка, гранул, смешиваемые друг с другом, партии смешивающиеся для одного и того же материала, порошки и смеси с небольшим количеством жидкости, жидкость с некоторым количеством смеси, такие как суспензия, сгущающая или разбавляющая суспензия, гранула с порошком, гранулы с гранулами, агломерированный материал, а также охлаждение или нагрев) шнек горизонтального смесителя может быть: внутренняя и внешняя не разомкнутая лента, комбинированный шнек, лопатка и лента, разорванная лента на сектора и лопатки в форме лопасти.
4. Выгрузка продукта. В основном на наших смесителях горизонтального типа, используется двухстворчатая выгрузка без образования мертвой зоны при перемешивании смеси, а так же залипания шибера выгрузки. Индивидуально изготавливается торцевая выгрузка смеси через поворотные заслонки.
5. Различные загрузочные отверстия. Различные загрузочные отверстия на верхней крышке смесителя могут быть сконструированы в соответствии с различными требованиями. Загрузочные отверстия можно использовать в качестве смотрового окна, для очистки, вентиляционного отверстия и отверстия для сбора пыли. Верхняя крышка может быть выполнена в виде полностью открываемой крышки, разделенной на две открывающихся части, крышка с решеткой для установки мешков.
Принцип работы ленточного смесителя СГл:

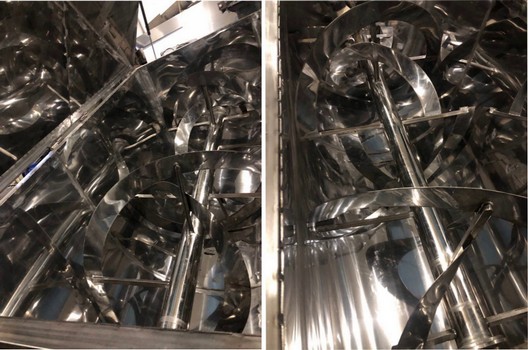

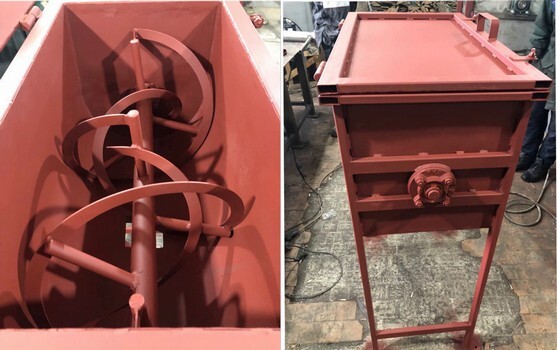

Вращающаяся двойная разнонаправленная лента мешалки, вращается в U-образном цилиндре горизонтального смесителя.
Внешняя лента толкает материал с двух торцевых стенок к центру, внутренняя лента толкает материал от центра к торцевым стенкам и таким образом,происходит достижение однородности смешиваемого материала.
Разгрузочное отверстие ленточного смесителя, устанавливается в нижнем центре U-образного цилиндра и с помощью внешней ленты мешалки, смешиваемый материал может быть выгружен полностью из смесителя не образуя мертвой зоны. Двухстворчатая конструкция выгружного отверстия не имеет мертвой зоны при перемешивании.
СТАНДАРТНЫЕ МОДЕЛИ ЛЕНТОЧНОГО СМЕСИТЕЛЯ НАШЕГО ПРОИЗВОДСТВА

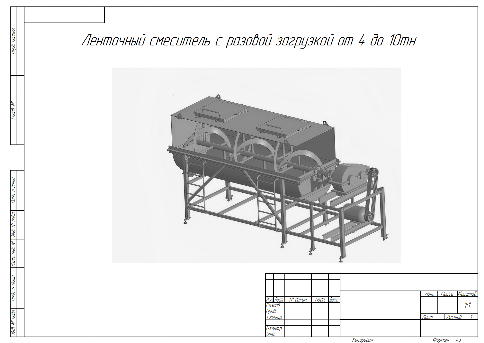

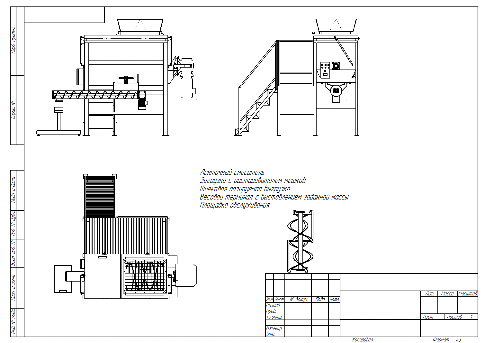

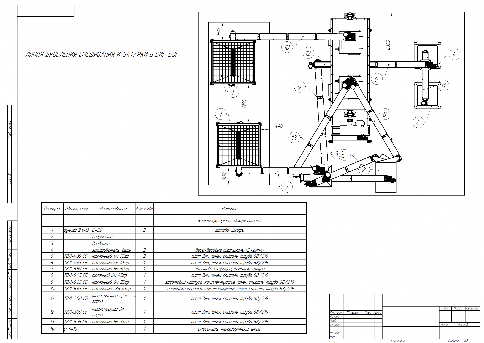

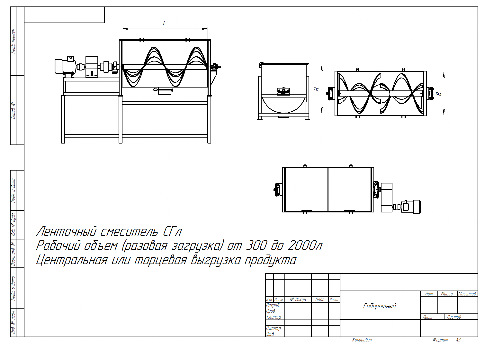

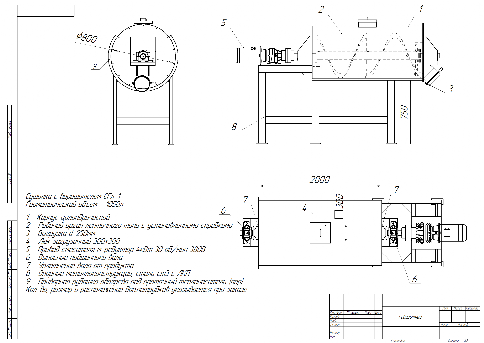

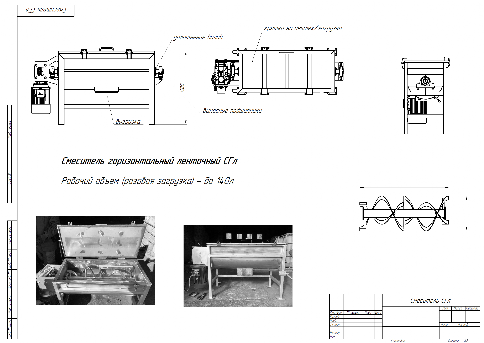

ГАБАРИТНЫЕ ЧЕРТЕЖИ ЛЕНТОЧНЫЙ СМЕСИТЕЛЬ серии СГл
габаритные размеры и параметры ленточного смесителя могут меняться взависимости от требований заказчика
