МЕШАЛКИ ЕВРОКУБ
Складная лопастная мешалка МЛс для еврокуба (IBC-контейнера)
Проход в горловину 120 мм — раскрытие до 650 мм. Импортозамещение европейских миксеров Jesco, Lutz и FLUX.
Мешалки серии «МЛс» решают главную проблему работы с еврокубами и IBC-контейнерами — невозможность опустить стандартный миксер мешалку через заливную горловину. Уникальная самораскрывающаяся конструкция позволяет легко установить мощное перемешивающее устройство в емкости с узким горлом без использования специальных инструментов или разборки контейнера.
Серийно выпускаемые лопастные мешалки для еврокуба серии МЛс и примеры работ
Мешалка МЛс-1х400/L-850/0.37-50(до 500)-380(220)В/-К-А
Мешалка МЛс-1х450/L-850/0.55-60(до 500)-380(220)В/-К-А
Мешалка МЛс-1х450/L-850/0.75-70(до 500)-380(220)В/-К-А
Мешалка МЛс-1(2)х450/L-850/1.1-50(до 900)-380(220)В/-К-А
Мешалка МЛс-1(2)х500/L-820/1.5-50(до 1500)-380(220)В/-К-А
Мешалка МЛс-1(2)х500(550)/L-820/2.2-50(до 1500)-380(220)В/-К-А
Мешалка МЛс-1(2)х550/L-820/3-50(до 3000)-380(220)В/-К-А
Мешалка МЛс-1(2)х650/L-800/4-50(до 3000)-380(220)В/-К-А
Мешалка МЛс-1(2)х450/L-820/3-750(3000)-380(220)В/-К-А
Параметры серийно выпускаемых лопастных мешалок для еврокуба, могут быть изменены по согласованию с заказчиком.
Технические характеристики серийных моделей
Тип импеллера
Четырехлопастной складной
Диаметр в сложенном виде
120 мм (проходит в стандартную горловину S60x6)
Диаметр в раскрытом видеОт 400 до 650 мм
Мощность приводаОт 0,37 до 4 кВт
Частота вращенияРегулируемая: от 50 до 3000 об/мин (через ЧП)
Напряжение питания220В / 380В
Длина вала (L)Стандарт 700–850 мм (под обрезку под высоту вашего куба)
Материалы исполнения
Контактирующая часть: AISI 304 / AISI 316L; Рама: AISI 430 или ст3
Расшифровка маркировки (на примере МЛс-1х450/L-850/1.1-1500-380В-К-А)
- МЛс — Мешалка Лопастная самораскрывающаяся;
- 1х450 — Количество винтов х диаметр лопастей (мм);
- L-850 — Длина погружной части вала (мм);
- 1.1 — Мощность электродвигателя (кВт);
- 1500 — Базовые обороты двигателя (об/мин);
- 380В — Напряжение сети;
- К — Материальное исполнение (Нержавеющая сталь);
- А — Исполнение двигателя (А — общепромышленное).
Области применения лопастной мешалки для еврокуба
Оборудование разработано для задач, требующих объемного перемешивания:
- Растворение сухих кристаллических веществ (солей, сахара, реагентов), склонных к комкованию.
- Гомогенизация жидких сред средней вязкости (краски на водной основе, масла, глицерин).
- Поддержание химических растворов во взвешенном состоянии при хранении.
- Смешивание компонентов перед розливом в тары меньшего объема.
Базовая комплектация поставки
- Привод (мотор-редуктор).
- Складной четырехлопастной импеллер из нержавеющей стали.
- Полированный вал необходимой длины.
- Адаптер (рама) для жесткой фиксации на резьбе еврокуба.
- Пускатель и кабель подключения.
Доступные опции
- Взрывозащищенный двигатель (Ex): для работы с растворителями, спиртами и топливом.
- Частотный преобразователь: выносной пульт управления скоростью для точной настройки потока.
- Сальниковое уплотнение узла прохода: предотвращает утечку паров агрессивных жидкостей через крышку люка.
- Двойной ярус лопастей: установка второго складного блока для емкостей высотой более 1,5 метров.
Принцип работы лопастной мешалки для еврокуба
В сложенном виде четыре лопасти складываются вдоль вала, образуя компактный пакет диаметром всего 120 мм. При достижении рабочего уровня внутри емкости центробежная сила автоматически раскрывает лопасти на угол атаки, формируя импеллер диаметром от 400 до 650 мм. Это обеспечивает интенсивное радиальное перемешивание по всему объему куба.

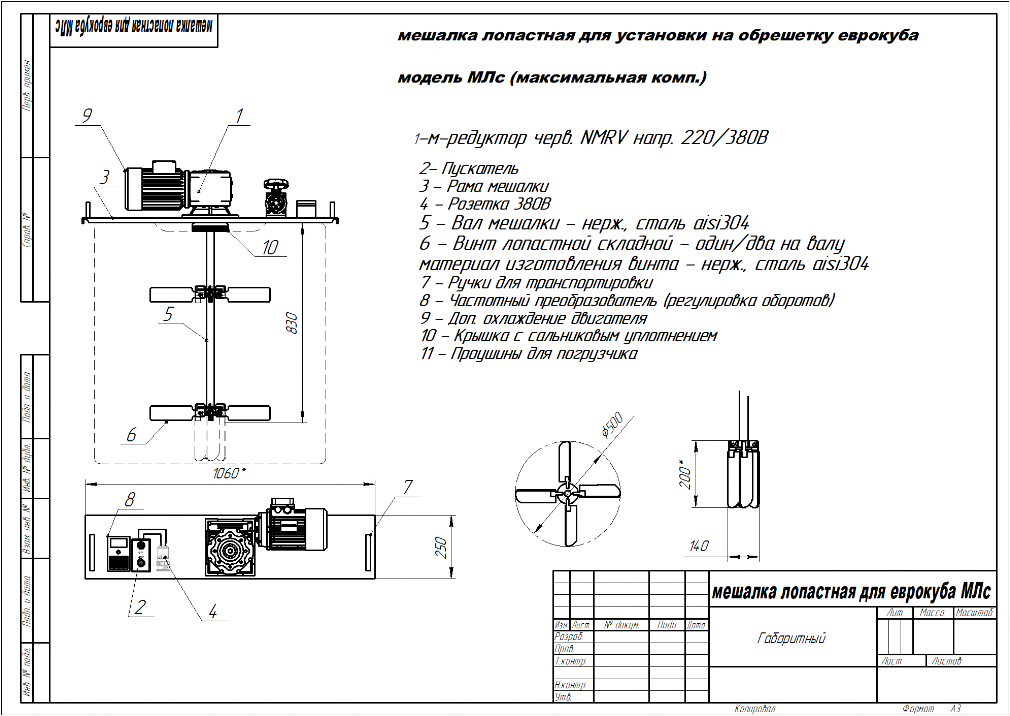

ГАБАРИТНЫЙ ЧЕРТЕЖ ЛОПАСТНОЙ СКЛАДНОЙ МЕШАЛКИ МЛс для еврокуба
габаритные размеры и параметры лопастной складной мешалки могут меняться взависимости от требований заказчика

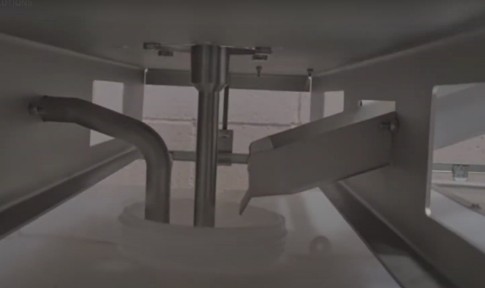

Опциональное исполнение рамы лопастной мешалки для еврокуба с возможностью подачи жидкого и (или) сухого компонета в еврокуб при перемешивании.
