Конусная складная мешалка МКс для еврокуба и IBC
Промышленный миксер для перемешивания вязких и пенообразующих жидкостей
Конусная складная мешалка МКс для еврокуба и IBC
Конусная мешалка МКс — промышленный миксер с самораскрывающимся конусным импеллером для перемешивания жидкостей непосредственно в еврокубах, IBC-контейнерах и других технологических ёмкостях.
Конструкция предназначена для процессов, где требуется мягкое и эффективное перемешивание без интенсивного вспенивания, в том числе при работе с вязкими жидкостями, лакокрасочными материалами, маслами, технологическими составами и другими продуктами.
Мешалка устанавливается на горловину или технологическую крышку контейнера с помощью несущей рамы. При вводе рабочего органа в ёмкость импеллер находится в сложенном положении, после чего раскрывается внутри еврокуба до рабочего диаметра.
Изготовление мешалки выполняется по параметрам конкретного технологического процесса: объёму и геометрии ёмкости, вязкости продукта, требуемой интенсивности перемешивания, температуре, плотности среды и необходимому времени смешения.
Запросить расчёт мешалки →
Промышленная конусная мешалка для еврокуба
Стандартный еврокуб удобен для хранения и транспортировки жидких продуктов, однако для технологического перемешивания обычной ёмкости IBC необходим специализированный рабочий орган.

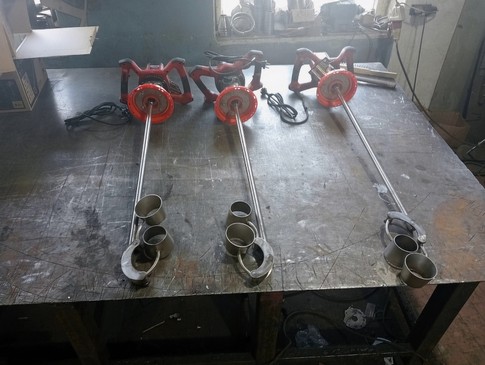

В серии МКс используется складной конусный импеллер, позволяющий установить мешалку через ограниченное отверстие еврокуба.

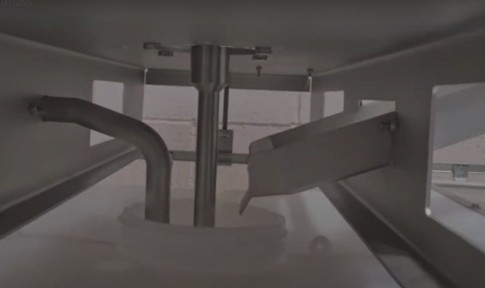

После погружения рабочий орган раскрывается и формирует рабочую зону перемешивания.
Такое решение позволяет использовать стандартный IBC-контейнер непосредственно как технологическую ёмкость без установки отдельного промышленного реактора.
Основные особенности МКс:
- складной самораскрывающийся конусный импеллер;
- установка непосредственно на еврокуб;
- один или два импеллера на валу;
- рабочий диаметр импеллера — в зависимости от исполнения до 650 мм;
- электропривод до 4 кВт;
- возможность регулирования частоты вращения;
- исполнение из нержавеющей стали AISI 304 или AISI 316;
- возможность изготовления взрывозащищённого исполнения;
- различные варианты уплотнения вала;
- изготовление рамы и привода под конкретный еврокуб или технологическую ёмкость.
Технические характеристики конусной мешалки МКс
Тип оборудования - складная конусная мешалка Серия МКс
Установка - еврокуб / IBC / технологическая ёмкость
Рабочий орган - самораскрывающийся конусный импеллер
Количество импеллеров - 1 или 2
Диаметр в сложенном состоянии - около 120 мм
Диаметр раскрытия - до 650 мм
Мощность электропривода - до 4 кВт
Частота вращения - подбирается по технологическому процессу от 60 до 280 об/мин
Напряжение - 220/380 В
Материал - AISI 304 / AISI 316
Регулирование скорости - частотный преобразователь — опция
Исполнение двигателя - стандартное / взрывозащищённое
Уплотнение - сальниковое или по техническому заданию
Управление - пускатель / шкаф управления — опционально
Важно: приведённые характеристики являются базовыми.
Окончательные параметры определяются после анализа продукта и условий эксплуатации.
Серийные исполнения МКс
Для типовых задач выпускаются различные варианты конусных мешалок:
- МКс-1х400/L-750/0.37-50 (до 280 об/мин)-380(220В)/-К-А
- МКс-1х450/L-750/0.55-60(до 280об/мин)-380(220В)/-К-А
- МКс-1х450/L-750/0.75-70(до 280об/мин)-380(220В)/-К-А
- МКс-1(2)х450/L-750/1.1-50(до 280об/мин)-380(220В)/-К-А
- МКс-1(2)х500/L-750/1.5-50(до 280об/мин)-380(220В)/-К-А
- МКс-1(2)х500(550)/L-750/2.2-50(до 280об/мин)-380(220В)/-К-А
- МКс-1(2)х550/L-750/-3-50(до 280об/мин)-380(220В)/-К-А
- МКс-1(2)х650/L-7500/-4-50(до 280об/мин)-380(220В)/-К-А
Обозначение конкретной модели позволяет определить диаметр рабочего органа, длину вала, мощность привода, количество импеллеров и другие параметры исполнения.
Расшифровка маркировки конусной мешалки для еврокуба
- МКс — Мешалка Конусная самораскрывающаяся;
- 1х450 — Количество винтов х диаметр раскрытия (мм);
- L-850 — Длина погружной части вала (мм);
- 1.1 — Мощность электродвигателя (кВт);
- 140 — Базовые обороты двигателя (об/мин);
- 380В — Напряжение сети;
- К — Материальное исполнение (Нержавеющая сталь);
- А — Исполнение двигателя (А — общепромышленное).
- В - взрывозащищенный электродвигатель - опция
- Ус - сальниковое уплотнение вала - опция
- Ч - частотный преобразователь - опция
- До - дополнительное охлаждение электродвигателя - опция
Комплект поставки конусной мешалки для еврокуба
В зависимости от выбранной комплектации конусная мешалка МКс может включать:
- мешалку с электродвигателем или мотор-редуктором;
- конусный складной импеллер;
- вал;

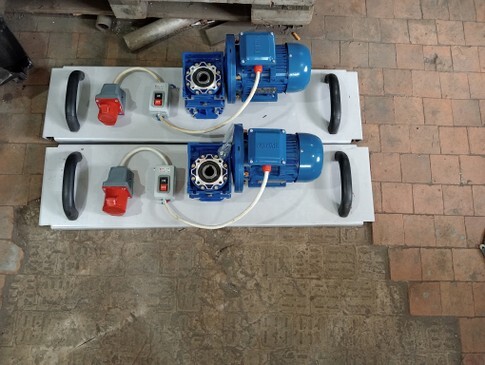

- несущую раму;
- элементы крепления к еврокубу;
- устройство пуска;
- электрический кабель и разъём;
- частотный преобразователь;
- шкаф управления;
- защитное или технологическое исполнение крышки;
- сальниковое уплотнение;
- взрывозащищённый электродвигатель.
Окончательный состав комплектации определяется техническим заданием.
Изготовление мешалки МКс под заказ
Помимо стандартных исполнений возможно изготовление конусной мешалки под конкретный технологический процесс.
Можно изменить:
- диаметр импеллера;
- длину вала;
- количество импеллеров;
- мощность двигателя;
- диапазон оборотов;
- материал деталей;
- конструкцию рамы;
- способ крепления;
- тип уплотнения;
- тип электродвигателя;
- систему управления.
При необходимости мешалка может быть адаптирована не только под стандартный еврокуб, но и под другую технологическую ёмкость.
Подбор мешалки по характеристикам продукта
Не рекомендуется выбирать мощность мешалки только по объёму еврокуба.
Для правильного подбора необходимо учитывать:
- объём рабочей жидкости;
- плотность продукта;
- динамическую вязкость;
- температуру продукта;
- наличие твёрдых включений;
- склонность продукта к пенообразованию;
- необходимую интенсивность перемешивания;
- требуемое время получения однородной смеси;
- материал исполнения;
- необходимость взрывозащищённого оборудования.
На основании этих данных определяется диаметр импеллера, количество рабочих органов, длина вала, мощность двигателя и диапазон оборотов.
Мешалка с регулировкой оборотов
Для продуктов с различной вязкостью и чувствительностью к перемешиванию рекомендуется устанавливать частотный преобразователь.
Регулировка скорости позволяет изменять интенсивность перемешивания непосредственно во время технологического процесса.
Это особенно актуально для:
- вязких жидкостей;
- пенообразующих продуктов;
- многокомпонентных составов;
- продуктов с различной вязкостью при изменении температуры;
- процессов, требующих нескольких стадий перемешивания.
Например, начальная стадия может выполняться на пониженных оборотах, а после равномерного распределения компонентов скорость может быть увеличена.
Исполнение мешалки из нержавеющей стали
Для изготовления элементов, контактирующих с продуктом, возможно применение:
AISI 304 — стандартное промышленное исполнение.
AISI 316 — для более агрессивных сред и повышенных требований к коррозионной стойкости.
Также возможно изготовление отдельных элементов оборудования с дополнительной обработкой поверхности, включая полировку.
Материал подбирается с учётом химического состава продукта и условий эксплуатации.
Взрывозащищённое исполнение
Для технологических процессов, связанных с пожароопасными или взрывоопасными жидкостями, мешалка может комплектоваться взрывозащищённым электродвигателем и соответствующим электрооборудованием.
Необходимость взрывозащищённого исполнения определяется характеристиками продукта и требованиями технологического участка.
При заказе необходимо указать категорию помещения, характеристики продукта и требования проекта.
Заказать и купить конусную мешалку для еврокуба
Изготовим конусную складную мешалку МКс для еврокуба / IBC в стандартном или индивидуальном исполнении.
Для расчёта оборудования достаточно предоставить:
1. Объём еврокуба:
1000 л / другой объём.
1000 л / другой объём.
2. Продукт:
название или описание жидкости.
название или описание жидкости.
3. Вязкость:
мПа·с / сПз, если известна.
мПа·с / сПз, если известна.
4. Плотность:
кг/м³, если известна.
кг/м³, если известна.
5. Температура продукта.
6. Требуемое время перемешивания.
7. Требования к материалу:
AISI 304 / AISI 316 / другое.
AISI 304 / AISI 316 / другое.
8. Необходимость регулирования оборотов.
9. Необходимость взрывозащищённого исполнения.
По этим данным можно определить тип импеллера, диаметр рабочего органа, мощность двигателя, обороты, длину вала и комплектацию мешалки.
Получить техническое предложение
Отправьте параметры продукта и еврокуба — подберём исполнение конусной мешалки МКс и подготовим техническое предложение.
Подбор мешалки по характеристикам продукта
Не рекомендуется выбирать мощность мешалки только по объёму еврокуба.
Для правильного подбора необходимо учитывать:
- объём рабочей жидкости;
- плотность продукта;
- динамическую вязкость;
- температуру продукта;
- наличие твёрдых включений;
- склонность продукта к пенообразованию;
- необходимую интенсивность перемешивания;
- требуемое время получения однородной смеси;
- материал исполнения;
- необходимость взрывозащищённого оборудования.
На основании этих данных определяется диаметр импеллера, количество рабочих органов, длина вала, мощность двигателя и диапазон оборотов.
Конусная мешалка МКс или обычная пропеллерная мешалка?
Выбор рабочего органа зависит от продукта и технологического процесса.
Конусный импеллер МКс целесообразен, когда требуется работа с вязкими или склонными к вспениванию продуктами, а также когда мешалку необходимо устанавливать через ограниченную горловину IBC.
Пропеллерная мешалка может использоваться для менее вязких жидкостей и задач, где требуется более интенсивное циркуляционное перемешивание.
Поэтому при выборе оборудования важен не только объём еврокуба, но и реальные характеристики продукта.
Частые вопросы
Можно ли установить МКс в стандартный еврокуб?
Да. Конструкция предназначена для установки на еврокубы и IBC-контейнеры. Конкретная рама и способ крепления определяются конструкцией контейнера.
Можно ли перемешивать вязкие жидкости?
Да. Конусная конструкция рабочего органа применяется в том числе для вязких технологических продуктов. Однако мощность и геометрия импеллера должны рассчитываться по фактической вязкости продукта.
Можно ли использовать мешалку для пенообразующих жидкостей?
Да. МКс может применяться для продуктов, склонных к пенообразованию. Скорость вращения при этом подбирается с учётом свойств продукта.
Есть ли регулировка оборотов?
Да. Возможно оснащение частотным преобразователем и шкафом управления.
Изготавливается ли мешалка из AISI 316?
Да. Возможно исполнение из нержавеющей стали AISI 316.
Можно ли изготовить взрывозащищённую мешалку?
Да, возможно применение взрывозащищённого электродвигателя и соответствующего электрооборудования при наличии требований проекта.
Можно ли сделать мешалку с двумя импеллерами?
Да. Серия МКс предусматривает исполнение с одним или двумя конусными импеллерами.
Ключевые преимущества мешалки МКс
Складная конструкция — установка через ограниченную горловину.
Самораскрывающийся импеллер — компактность при вводе в еврокуб и увеличенный рабочий диаметр после раскрытия.
Промышленный привод — подбор мощности под конкретный продукт.
Нержавеющее исполнение — AISI 304/316.
Регулирование оборотов — возможность настройки режима перемешивания.
Взрывозащищённое исполнение — для соответствующих технологических условий.
Изготовление под заказ — адаптация конструкции под конкретную ёмкость и технологический процесс.
Технический подбор — расчёт основных параметров по характеристикам перемешиваемого продукта.

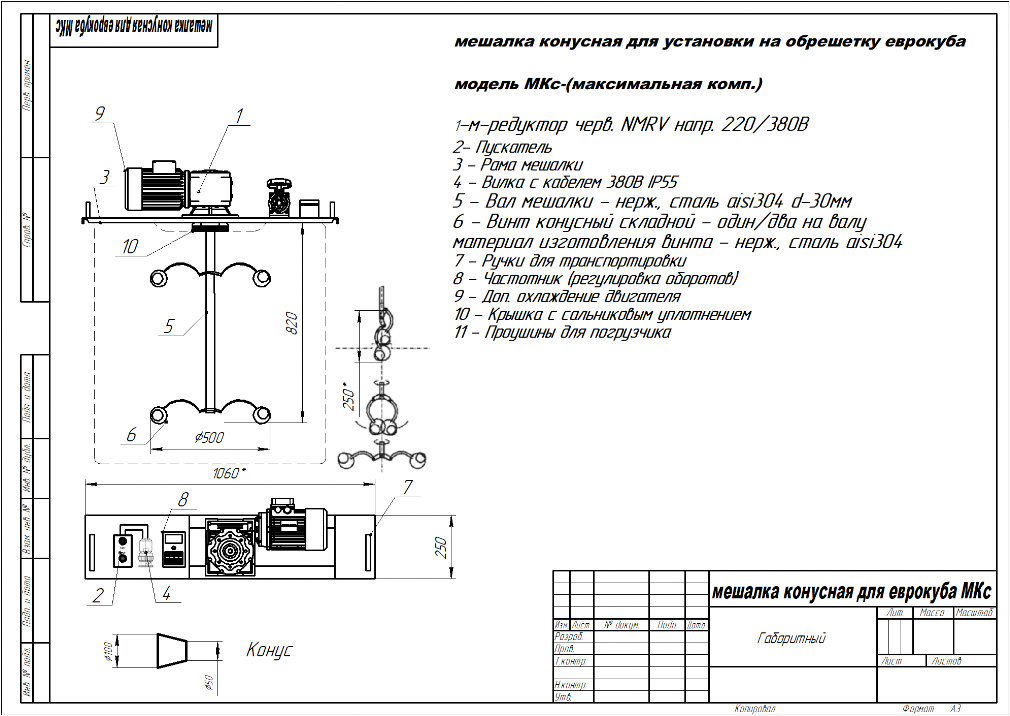

ГАБАРИТНЫЙ ЧЕРТЕЖ КОНУСНОЙ МЕШАЛКИ ДЛЯ ЕВРОКУБА серии МКс
габаритные размеры, параметры конусной мешалки для еврокуба могут меняться в зависимости от требований заказчика

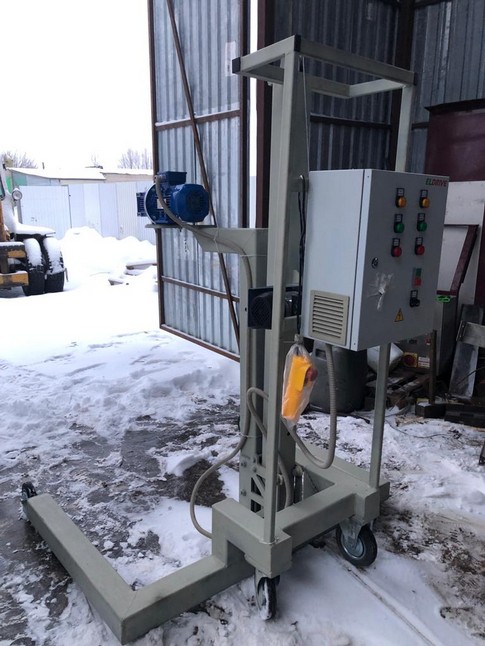

Опциональное исполнение рамы лопастной мешалки для еврокуба с возможностью подачи жидкого и (или) сухого компонета в еврокуб при перемешивании.
