Ленточные и Шнековые вертикальные мешалки

Для заказа и подбора необходимой ленточной вертикальной мешалки, рекомендуем направлять техзадание или скачать опросный лист.

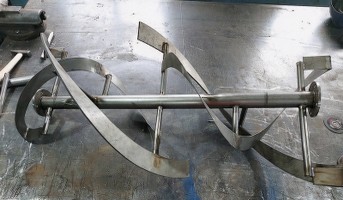

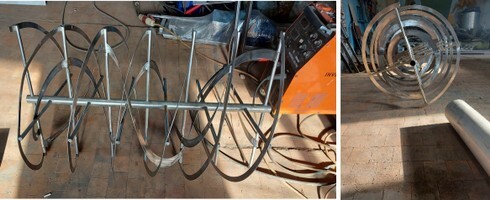

 Мешалка ленточного типа используется для перемешивания жидких растворов и смесей, вязкость которых более 5000 мПа×с или смешивание сыпучих смесей в емкостях.

Технические параметры, размеры зависисят от назначения технологического процесса и геометрических параметров емкости или аппарата.

Мешалка ленточная изготавливается из следующих сталей:

нержавеющей стали aisi304/316, углеродистая сталь ст3.

Расшифровка обозначений, ленточная мешалка серии ЛМвг:

ЛМ - мешалка ленточная

в,г - вертикальная, горизонтальная

1х1000 - диаметр ленточной мешалки 1000мм

L-1900 - длина вала ленточной мешалки в емкости 1900м

7,5 - мощность привода ленточной мешалки

50 - обороты ленточной мешалки

220/380 - напряжение привода В

К - нержавеющая сталь (aisi304/316), А - углеродистая сталь ст3

А - исполнение двигателя(А-обычное или взрывозащищенный-В)

Ус - сальниковое уплотнение вала, без уплотнения-

Опционально:

взрывозащищенный двигатель, частотный преобразователь (регулировка оборотов), полировка, выносной шкаф управления, дополнительная вентиляция электродвигателя.

ПРОМЫШЛЕННАЯ ШНЕКОВАЯ ВЕРТИКАЛЬНАЯ МЕШАЛКА серии МШ

Для заказа и подбора необходимой шнековой вертикальной мешалки, рекомендуем направлять техзадание или скачать опросный лист.

Шнековые мешалки используются в процессах смешивания высоковязких сред , уплотнение, растворение и сушка сыпучих продуктов.

Бункера со шнеком, используются в химической и других отраслях промышленности для дозирования ,транспортировки продуктов.

Шнековая мешалка в трубе представляет собой бесконечный винт,  помещенный в направляющем цилиндре большего диаметра, чем диаметр винта. Шнековая мешалка обычно выполнена так, чтобы винт забирал материал снизу и поднимал его вверх. Такие емкости и аппараты со шнековой мешалкой пригодны для изготовления паст малой и средней консистенции. Недостатком этой мешалки является малая скорость движения материала в кольцевом пространстве между трубой с мешалкой и стенкой сосуда, однако этот недостаток можно устранить, комбинируя винт с системой лопастей, вращающихся в противоположном направлении. Лопасти мешалки обычно вращаются медленнее чем винт шнека, приблизительно 0,25 об/сек, а шнек 1,5—2 об/сек.

Данный тип шнековой мешалки с лопастями позволяет обрабатывать продукты большей консистенции, чем материалы, которые можно смешиваются простым шнеком.

Технические параметры, размеры зависисят от назначения технологического процесса и геометрических параметров емкости или аппарата.

Мешалка шнековая изготавливается из следующих сталей: нержавеющей стали aisi304/316, углеродистая сталь ст3.

Расшифровка обозначений, шнековая мешалка серии МШ:

МШ - мешалка вертикальная шнековая

1х300 - диаметр шнековой мешалки 300мм

L-1900 - длина вала шнековой мешалки в емкости 1900м

3 - мощность привода шнековой мешалки

90 - обороты шнековой мешалки

220/380 - напряжение привода В

К - нержавеющая сталь (aisi304/316), А - углеродистая сталь ст3

А - исполнение двигателя(А-обычное или взрывозащищенный-В)

Ус - сальниковое уплотнение вала, без уплотнения-

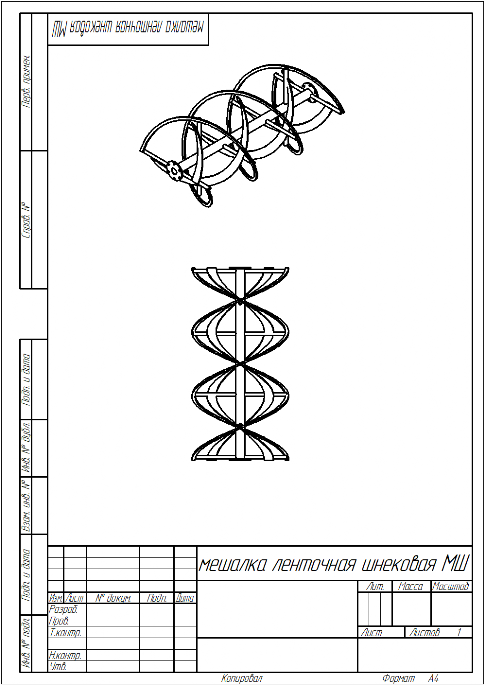

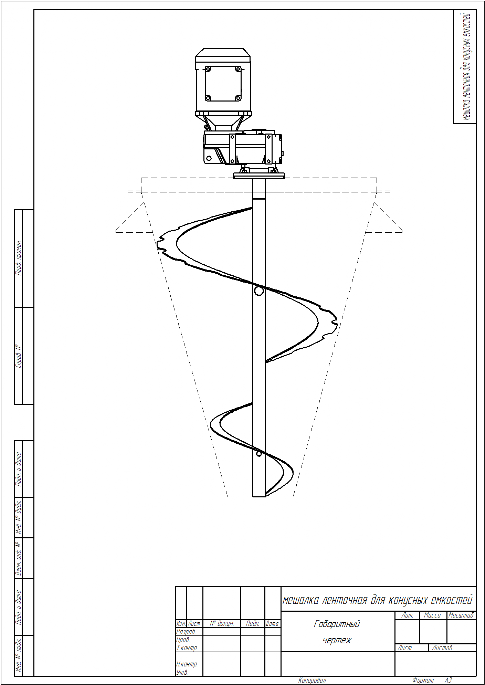

ГАБАРИТНЫЕ ЧЕРТЕЖИ: МЕШАЛКА ЛЕНТОЧНАЯ МЕШАЛКА ШНЕКОВАЯ
